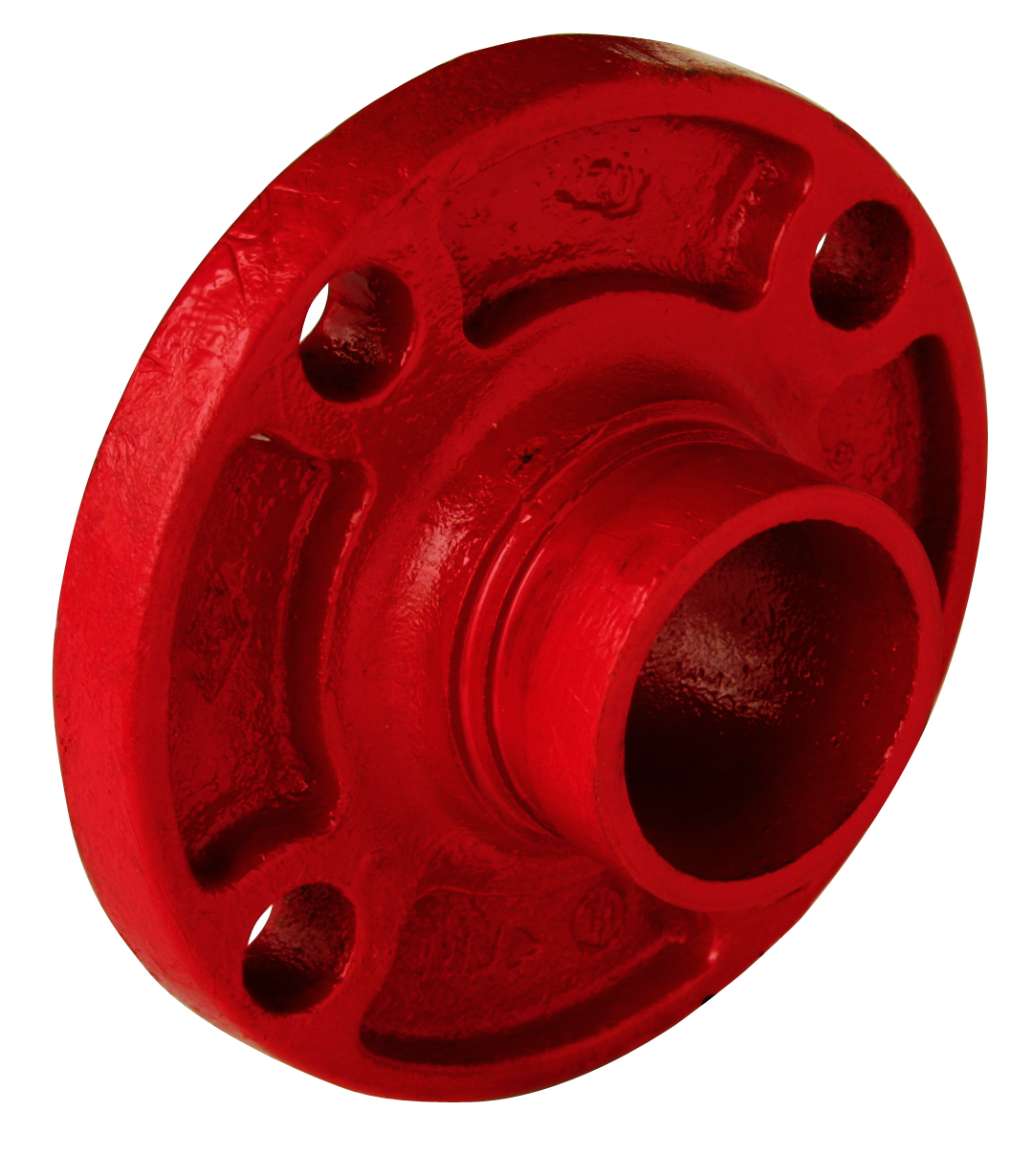

FIG. 321 - BRIDA ADAPTADORA - RANURADO


Contáctanos

Contactaremos contigo a la mayor brevedad posible

Especificaciones


Referencia Ø Pulgada 1 DN 1 PN Cantidad Mínima Acabado
63210205 1" 25 16 12 Rojo
63210505 1" 25 16 12 Galvanizado
63210206 1 1/4" 32 16 10 Rojo
63210506 1 1/4" 32 16 10 Galvanizado
63210207 1 1/2" 40 16 8 Rojo
63210507 1 1/2" 40 16 8 Galvanizado
63210208 2" 50 16 4 Rojo
63210508 2" 50 16 4 Galvanizado
6321020B 2 1/2" 65 16 4 Rojo
6321050B 2 1/2" 65 16 4 Galvanizado
6321020A 3" 80 16 5 Rojo
6321050A 3" 80 16 5 Galvanizado
6321020C 4" 100 16 4 Rojo
6321050C 4" 100 16 4 Galvanizado
6321020H 5" 125 16 2 Rojo
6321050H 5" 125 16 2 Galvanizado
6321020K 6 1/2" O.D. 150 16 4 Rojo
6321050K 6 1/2" O.D. 150 16 4 Galvanizado
6321020E 6" 150 16 4 Rojo
6321050E 6" 150 16 4 Galvanizado
6321020M 8" 200 16 1 Rojo
6321050M 8" 200 16 1 Galvanizado
6321020N 10" 250 16 1 Rojo
6321050N 10" 250 16 1 Galvanizado
6321020Q 12" 300 16 1 Rojo
6321050Q 12" 300 16 1 Galvanizado
6321120M 8" 200 10 1 Rojo
6321150M 8" 200 10 1 Galvanizado
6321120N 10" 250 10 1 Rojo
6321150N 10" 250 10 1 Galvanizado
6321120Q 12" 300 10 1 Rojo
6321150Q 12" 300 10 1 Galvanizado


Documentación técnica

Nota: debido al constante desarrollo de nuestros productos, los datos suministrados pueden ser alterados sin previo aviso.

Documento Tipo Idioma Tamaño
DS FIG. 321 GROOVED PN 10.pdf Ficha Técnica EN 440,62 KB
FT RANHURADO FIG. 321 PN10.pdf Ficha Técnica PT 442,13 KB
FT RAINURÉ FIG. 321 PN 10.pdf Ficha Técnica FR 439,94 KB
FT SCANALATO FIG. 321 PN 10.pdf Ficha Técnica IT 440,10 KB
FT RANURADO FIG. 321 PN 10.pdf Ficha Técnica ES 440,62 KB
FT SCANALATO FIG. 321.pdf Ficha Técnica IT 420,52 KB
DS FIG. 321 GROOVED.pdf Ficha Técnica EN 421,02 KB
FT RANURADO FIG. 321.pdf Ficha Técnica ES 421,02 KB
FT RANHURADO FIG. 321.pdf Ficha Técnica PT 422,63 KB
FT RAINURÉ FIG. 321.pdf Ficha Técnica FR 421,03 KB
TA nº 7 - GROOVED - FIG. 321 INSTALLATION.pdf Artículos Técnicos EN 714,61 KB
TA nº 7 - RANURADO - INSTALACIÓN FIG. 321.pdf Artículos Técnicos ES 714,61 KB
TA nº 7 - RANHURADO - INSTALAÇÃO FIG. 321.pdf Artículos Técnicos PT 718,40 KB
VdS ATUSA FITTING FLANGE ADAPTER FIG. 321.pdf Certificado Producto EN 201,93 KB
VdS ATUSA FITTING FLANSCHADAPTER FIG. 321.pdf Certificado Producto DE 201,93 KB
IMAGE HQ GS-321-G.jpg Imagen Alta 544,72 KB
IMAGE HQ GS-321-R.jpg Imagen Alta 1,69 MB
TA nº 1 - GROOVES GEOMETRY.pdf Artículos Técnicos EN 605,65 KB
TA nº 1 - RANURADO - GEOMETRIA RANURAS.pdf Artículos Técnicos ES 605,65 KB
TA nº 1 - GÉOMÉTRIE DES RAINURES.pdf Artículos Técnicos FR 633,79 KB
TA nº 1 - RANHURADO - GEOMETRIA DAS RANHURAS.pdf Artículos Técnicos PT 609,16 KB
TA nº 15 - DIMENSIONADO DE INSTALACIÓN CON SPRINKLERS - EJEMPLO.pdf Artículos Técnicos ES 7,77 MB
TA nº 15 - DIMENSIONAMENTO DE INSTALAÇÃO COM SPRINKLERS - EXEMPLO.pdf Artículos Técnicos PT 7,07 MB
TA nº 26 - RED DE INCENDIO - ANÁLISIS ROSCADOS versus RANURADOS.pdf Artículos Técnicos ES 9,44 MB
TA nº 26 - REDE DE INCÊNDIO - ANÁLISE ROSCADOS versus RANHURADOS.pdf Artículos Técnicos PT 9,93 MB
TA nº 29 - REDE DE INCÊNDIO COM SPRINKLERS - ANÁLISE ROSCADOS versus RANHURADOS.pdf Artículos Técnicos PT 7,15 MB
TA nº 29 - RED DE INCENDIO CON SPRINKLERS - ANÁLISIS ROSCADOS versus RANURADOS.pdf Artículos Técnicos ES 6,88 MB
